智元灵犀X1 OmniPicker 产品手册

更新时间：2024-11-14 00:00:00

1.安全须知

  1. 了解产品：在使用该产品之前，请仔细阅读产品手册，了解产品的功能、操作方式以及安全注意事项。

  2. 遵循使用要求：确保机器在适宜环境中进行使用，避免过高可成过低的温度、潮湿环境等。

  3. 电源安全：操作前确保所有电缆、插头、插座完好无损。遇到异常情况(如短路、过热等)时立即断开电源。

  4. 定期检查：定期进行维护和检查，确保机器的组件如电机、电源等正常运行，避免因老化或损坏导致的危险。

  5. 防止误用：确保机器不会用于任何不当、危险或法律禁止的场景。


2.产品简介


2.1 产品概述

智元灵犀X1 OmniPicker是一款自适应的通用夹爪。融合了不同模态的夹爪设计的优点，只用一个主动自由度就可以实现各种不同形状物体的抓取，而且非常轻便，重量只有400g左右。

OmniPicker用途多样，非常适合用于机器人和各种机械臂的抓取，除了人形机器人，工业臂、协作臂都能用，我们提供完整的SDK和硬件的二次开发接口。此外夹爪还带主动力控，不论是用于数据采集，还是任务作业都有很好的效果。


2.2 主要特性

• 超低BOM成本

• 自适应模式&夹持力

• 支持夹持力自锁

• 前馈力控

• 驱动内置


2.3 产品参数

智元灵犀X1 OmniPicker关键产品参数典型值如下

参数

典型值

产品重量

0.4kg

最大夹持力

30N

最大行程

120mm

打开/闭合时间

0.7s

通信协议

CAN、CANFD、RS485、串口

额定工作电压

24V




3.产品安装说明

3.1 装箱清单

1. OmniPicker*1

2. CANFD配线*1


3.2 灵犀X1组件作业说明

在购买的智元灵犀X1通用人形套餐中准备如下物料，并自备如下工具


序号

物料名称

数量

1

OmniPicker

1

2

超短头内六角螺栓M3x6

3

3

后盖

1

4

手转接支架

1

5

圆柱头内六角螺丝M4x8

4

6

手链接支架

1


序号

工具名称

型号/规格

1

内六角扳手

H2

2

内六角扳手

H2.5

3

内六角扳手

H3


按以下步骤完成灵犀X1 OmniPicker的组装

STEP1：如图1，将OmniPicker底部圆周4颗沉头内六角螺丝M2.5x8用H2内六角扳手取下后得到后盖；




STEP2：如图2，用H2.5内六角扳手将3颗超短头内六角螺丝M3x6拧入后盖，固定在手转接支架上；



STEP3：如图3，用H2内六角扳手将第1步拆下的4颗沉头内六角螺丝M2.5x8装回夹爪上；




STEP4：如图4，用H3内六角扳手将4颗圆柱头内六角螺丝M4x8把夹爪固定在手链接支架上；




STEP5：左右夹爪按照同样的方式安装，装完后夹爪宽手指均靠身体外侧；

STEP6：若拿到的夹爪在STEP1拆除螺丝时阻力很大则可能螺丝固定时有螺纹胶，须热风枪加热后拆除；

STEP7：插入夹爪线缆。

NOTE：后盖和手转接支架固定时注意安装方向


3.3 使用其他机械臂（更新日期：2024.12.16）

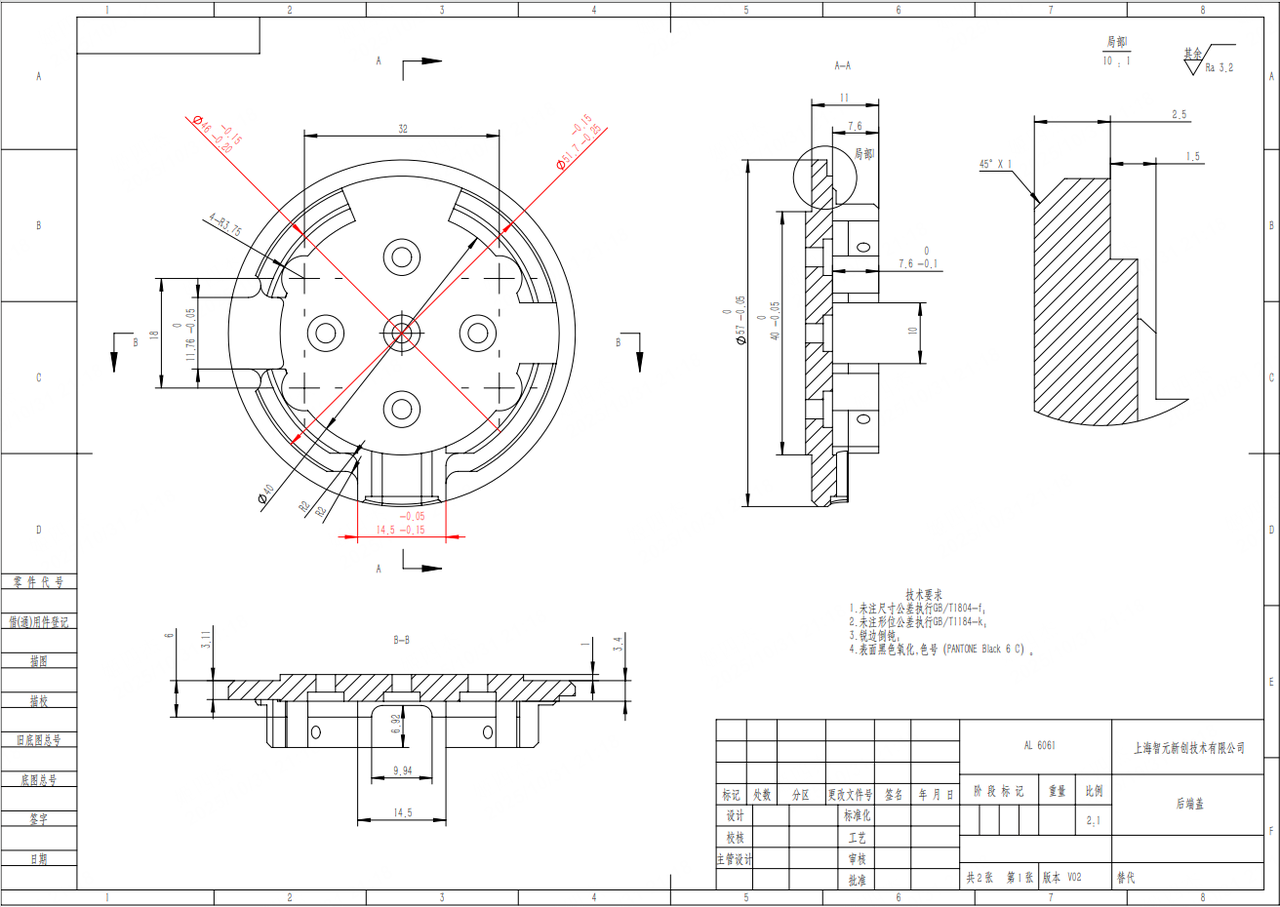

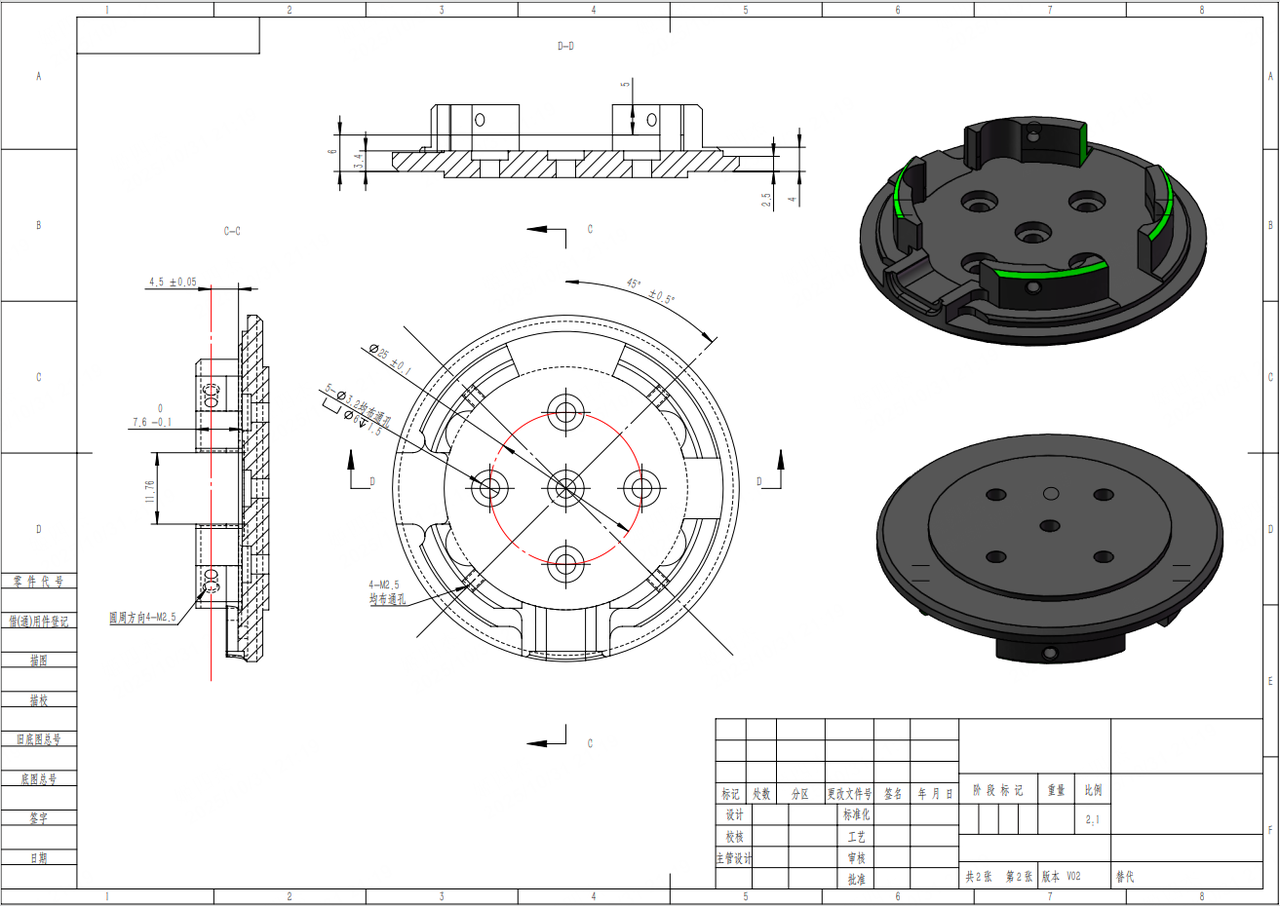

用户如将OmniPicker接到其他机械臂上，可参考如下安装接口图纸自行设计转接件，并按照3.2 灵犀X1组件作业说明 完成组装。





4.产品尺寸信息

4.1 外部尺寸图

如下展示了OmniPicker打开和闭合状态下的外部尺寸







5.电气接口互联

5.16Pin接口定义

智元灵犀X1 OmniPicker对外的电气接口使用的是间距为1.25mm的6Pin带锁扣的插座，其接口引脚

定义如下表所示：


序号

PIN定义

数量

1

VIN

1、2脚用作电源输入，电压不超过24V DC。
2

VIN

3

H

UART2_TX或RS485_B或FDCAN2_H。

4

L

UART2_RX或RS485_A或FDCAN2_L。

5

GND

5、6脚用作电源的GND。
6

GND


5.2通信方式选择（更新日期：2024.12.16）

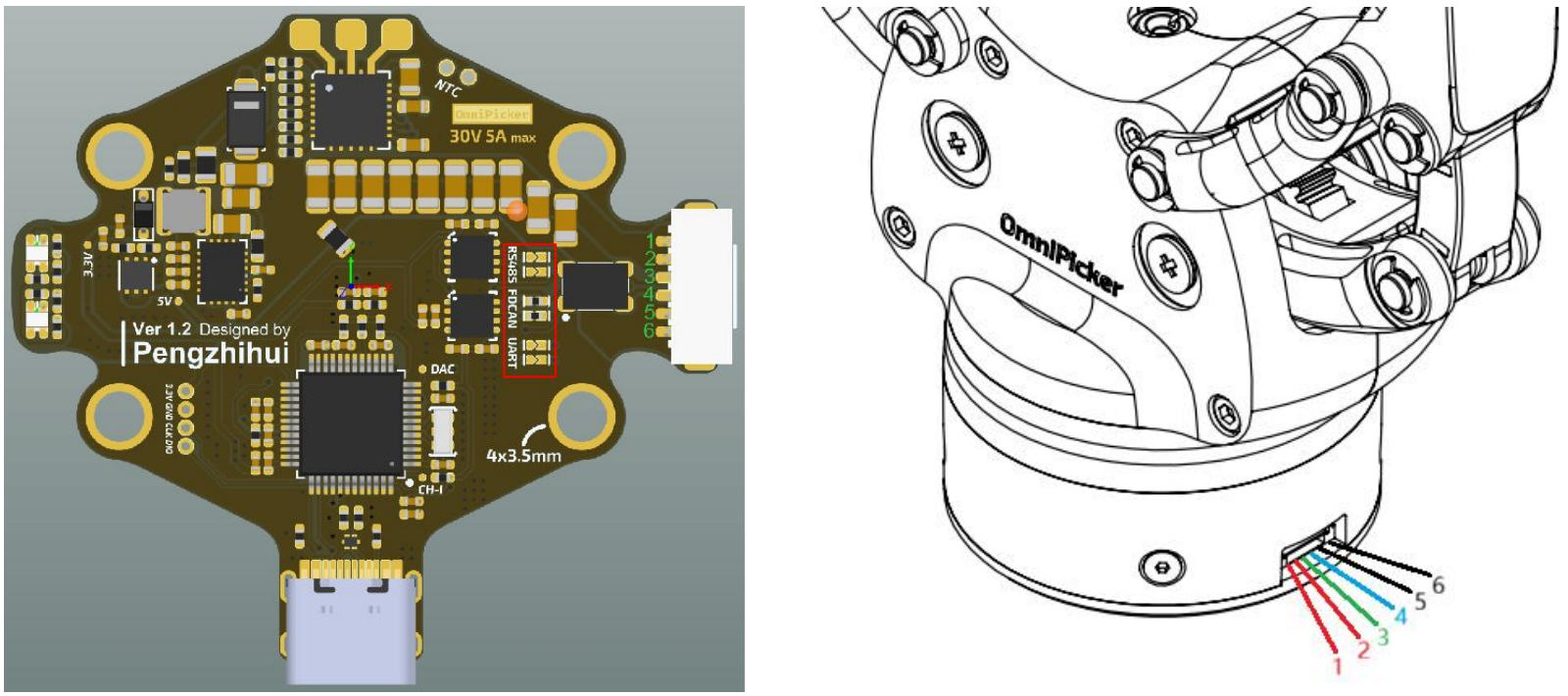

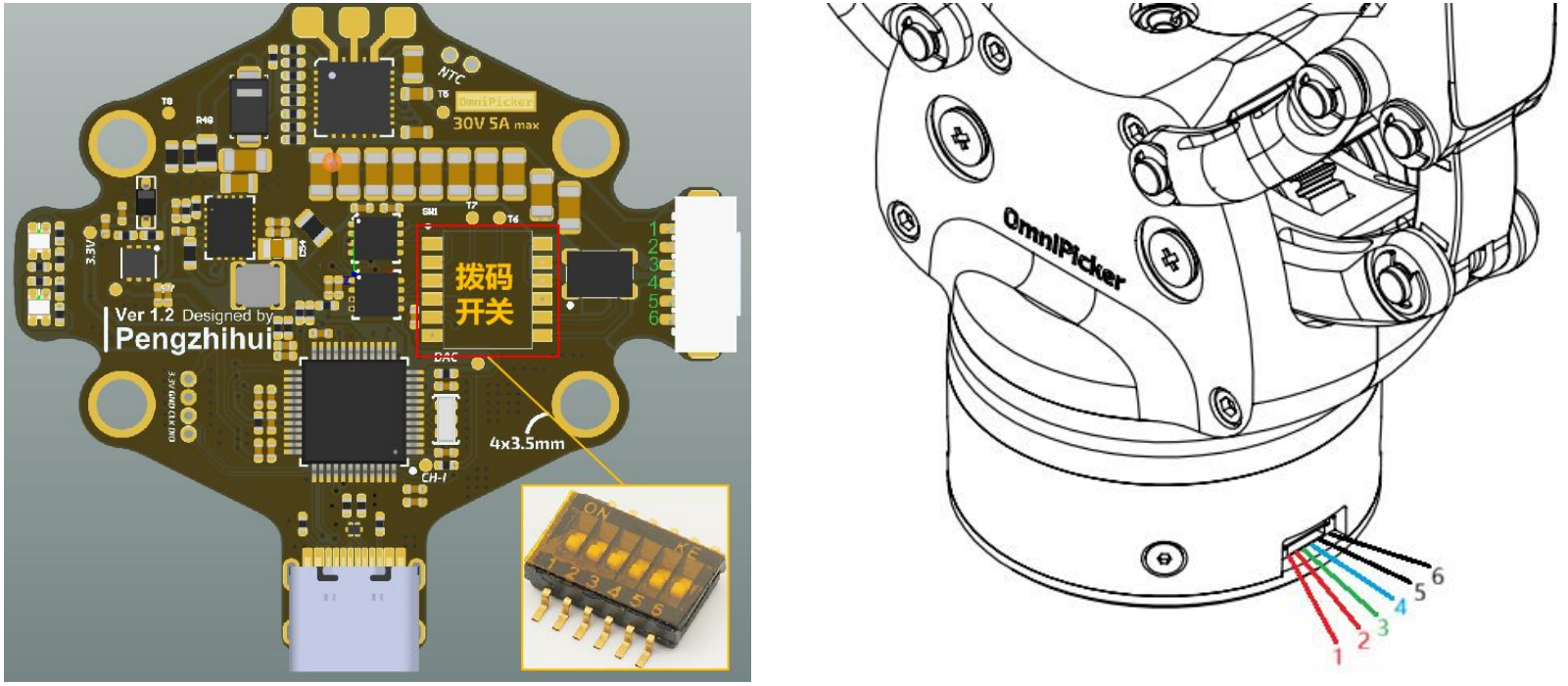

根据下图中红框标出的内容，打开机器后盖，选择对应的通信端口，焊接跳线电阻即可，默认为CAN/CANFD。




 6.通信接口及协议

OmniPicker同时配备了多种通信接口，用于适配不同的工作环境。

一般配置步骤如下：

a. 先根据 5.电气接口互联 中的说明选择对应的通信接口，默认为CAN/CANFD

b. 通过USB连接上位机配置夹爪参数

c. 将夹爪接入对应的硬件系统中



6.1 LED状态指示


LED

含义

白色闪烁

失能状态

绿色常亮

使能状态（默认上电自使能）

红色常亮

错误状态

蓝色常亮

电机校准中（出厂默认校准完毕）


6.2上位机控制

上位机可以通过命令行显式的更改参数，在第一次使用时建议充分了解其配置参数。


6.2.1 使用方法

准备一台Windows系统的电脑，并下载上位机软件 REF-CLI v1.0.1.exe.1。

确保夹爪的行程中没有障碍物后，将夹爪上电。若一切正常，夹爪会自动闭合以寻找零位，若未能闭合则需停止使用，检查夹爪运动是否流畅。

用 USB-C 数据线将夹爪连接至电脑，并打开上位机软件。等待上位机识别成功后，会有如下显示：




此时，编号为 000032843334 的设备在上位机中的索引名为 ref0 。

在上位机中直接键入 ref0 并敲击回车，会显示当前夹爪的基本信息。根据下图所示，当前夹爪的固件版本为 1.3.4，CAN总线ID为8。




6.2.2 更改CAN-ID

ref0.can_node_id 代表CAN总线的节点ID。可以直接查看其数值，也可以使用 = 进行赋值。执行以下命令。



ref0.can_node_id=8    // CAN ID设置为8




所有的参数变更，都需要调用 save_config() 方法进行保存，而该操作需要在 失能 状态下进行。



ref0.motor.request_state(0)    // 先将夹爪 失能, 0代表失能，1代表使能

    ref0.save_config()             // 保存所有参数




注：所有参数变更，都在保存并重新上电后生效。



6.2.3 控制夹爪运动

1. 夹爪重新上电。（默认上电自使能）

2. 等待夹爪自动闭合。

3. 连接上位机，并调用 set_pos(x) 方法设置其位置，其中x为开合百分比，范围 0.0 - 1.0，0为闭合，1为全部张开。


ref0.motor.ctrl.set_pos(0.5) // 将夹爪运动至行程50%处。



6.3 CAN/CANFD 通信协议（更新日期：2024.12.23）

当夹爪使用CANFD进行通信时，波特率需要更改为 仲裁域1M + 数据域5M。

注：CAN协议当前暂未支持，等待后续固件升级。


6.3.1 下行控制

控制帧定义如下所示。

CAN ID

DLCD0D1D2D3D4D5D6

D7

can_node_id

8ReservedPos CmdForce CmdVel CmdAcc CmdDec CmdReserved

Reserved


• ID ：夹爪的下行控制ID，对应 ref0.can_node_id

• Reserved ： 保留数据，写0即可

• Pos Cmd ： 目标位置，数值范围 0 - FF，0为夹紧，FF为完全张开

• Force Cmd ： 目标力矩，数值范围 0 - FF，FF为最大力矩

• Vel Cmd ： 目标速度，数值范围 0 - FF，FF为最大速度

• Acc Cmd ： 目标加速度，数值范围 0 - FF，FF为最大加速度

•  Dec Cmd ： 目标减速度，数值范围 0 - FF，FF为最大减速度


如控制夹爪运行至 50%行程处，其他参数可以全部给到最大值：

发送报文  00 7F FF FF FF FF 00 00


6.3.2 上行状态

上电并使能成功后，每当夹爪收到一次控制指令，会立即上报一帧状态数据。状态帧定义如下所示。


CAN ID

DLCD0D1D2D3D4D5D6

D7

can_node_id

8Fault CodeStatePosVelForceReservedReserved

Reserved


•  ID ：夹爪的上行报文ID，对应 ref0.can_node_id

•  Fault Code ： 错误代码，含义如下


Code

含义

00

无故障

01

过温警报

02

超速警报

03

初始化故障警报

04

超限检测警报

•  State ： 当前状态，含义如下


Code

含义

00

已达到目标位置

01

夹爪移动中

02

夹爪堵转

03

物体掉落


  • Pos ： 当前位置，意义同 Pos Cmd

  • Vel ： 当前速度，意义同 Vel Cmd

  • Force ： 当前力矩，意义同 Force Cmd

  • Reserved：预留位。D5-D7三字节数据会直接复制发送的数据包，可自行用作校验，也可无视。


6.4 串口/485 通信协议

当夹爪使用 串口TTL 或 485 进行通信时，波特率需要更改为 115200@8N1（8bit数据位，0校验位，1停止位）。

注：串口总线也支持串行链接，节点ID 复用 can_node_id。


6.4.1 下行控制

控制帧定义如下所示，一帧12字节。

D0

D1

D2

D3

D4

D5

D6

D7

D8

D9

D10

D11

Frame Head

ID

Reserved

Pos Cmd

Force Cmd

Vel Cmd

Acc Cmd

Dec Cmd

Reserved

Reserved

CheckSum


•         Frame Head：帧头，0x4141，共2字节

•         ID：复用 can_node_id

•         D3 - D10：与CAN总线下行协议 D0 - D7 定义相同

•         CheckSum：D2 - D10 的数据和校验，计算方法请参考下方Python代码


def checksum(buf) -> int:
      ret = 0
      for i in buf:
          ret += i
      return (~ret) & 0xff



如控制夹爪运行至 50%行程处，假设ID为1，其他参数全部给到最大值：

发送数据 41 41 01 00 7F FF FF FF FF 00 00 83


6.4.2 上行状态


上电并使能成功后，每当夹爪收到一次控制指令，会立即上报一帧状态数据。状态帧定义如下所示，一帧12字节。


D0

D1

D2

D3

D4

D5

D6

D7

D8

D9

D10

D11

Frame Head

ID

Fault Code

State

Pos

Vel

Force

Reserved

Reserved

Reserved

CheckSum


•         Frame Head：帧头，0x4141，共2字节

•         ID： 复用 can_node_id

•         D3 - D10：与CAN总线上行协议 D0 - D7 定义相同

•         CheckSum：计算方法同下行协议，校验范围为 D2 - D10



6.5 固件升级

后续版本更新支持。

7.其他（更新日期：2024.12.16）

本手册基于OmniPicker 硬件Ver1.2，软件 Ver3.2.8编写。

其他用户手册中未注明事项，请查阅智元官网，或联系智元服务人员获取信息。
